1)長效硫酸銅參比電極

   ①產品概述
     參比電極是陰極保護系統中重要的組成部分之一。它即可用來測量被保護構筑物的電位，又可作為恒電位儀自動控制的信號源。
     在對埋地道、地下電纜等金屬構筑物的陰極保護中，Cu/CuSO4參比電極得到廣泛的應用。常規的埋地使用的硫酸銅參比電極都是陶瓷管型，而陶瓷管璧薄，質地較脆弱，無法耐壓抗摔，尤其是在儲罐基礎中使用時，由于基礎施工時動用大型機械，而現場施工不可能處處小心，所以基礎施工后發現預埋在基礎中的參比電極損壞無法正常使用的情況時有發生。
     針對上述情況，我公司組織專業人員進行抗壓長效Cu/CuSO4參比電極的研究開發，在研究國外同類產品的基礎上進行了內外結構上的部分改進，電極體外殼采用ABS或高強度PVC管，并采用雙層半透明膜結構，內外兩層半透明膜之間的空間填充特殊填料，有效控制了硫酸銅的滲透速度，在可以承受較大壓力的同時大大延長參比電極的使用壽命。做到在大型儲罐基礎中使用時性能可靠，使用壽命長，而且抗壓耐摔。
     本參比電極是專為目前流行的大型儲罐網狀陽極陰極保護系統配套使用而設計開發的，是一種理想的埋地型參比電極。

   ②應用范圍
     1.精確檢測陰極保護狀態。用作犧牲樣機保護的電位測量。
     2.在外加電流陰極保護系統中，作自動控制的穩定信號源。適用于埋地管道及地下金屬構筑物的陰極保護工程。
     3.可埋設在需要監測而又不能進入的位置，如：大型容器底部中心位置、地下燃料庫、化學儲罐之前不能呢個接近的位置；城市路面底下的管網等，可在工程施工期間 預先埋設，長期使用。 4.管道陰極保護的遙測信號源。

   ③安裝
     Ⅰ.埋設位置：一般將電極埋在被保護金屬結構物附近，置于地下足夠深（一般1米左右）的土壤中，處于永久濕潤的環境。地下水位高的地區將電極埋在高于地下水位20厘米以上的土壤中，凍土地區應埋在凍土層一下。
     Ⅱ.埋地方法：
            1） 將Cu/CuSO4參比電極浸泡在適量的蒸餾水或清潔淡水中不少于2個小時。
            2） 講埋有電極的回填料袋，埋入預先挖好的埋設坑中，并將周圍土壤壓實，然后向埋設地點澆灌適量的淡水，以改善電極連接狀態。
            3） 將電極導線接入測量回路即可使用。

   ④注意事項
            4） 不許拉扯電纜線作搬運工具。
            5） 電極在埋設以前應放置在陰涼干燥處，避免陽光暴曬和雨淋。
            6） 避免與其它化學藥品放在一起。
            7） 在整個搬運和安裝過程中，防止劃破電纜線絕緣層。

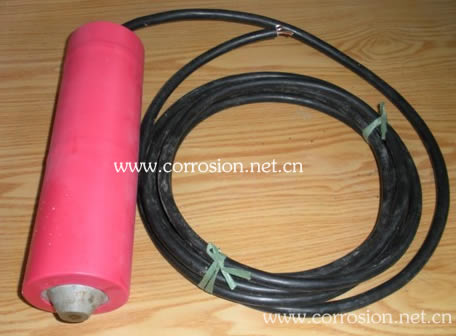

   ⑤相關圖片



2)便攜式硫酸銅參比電極

   ①產品概述
       參比電極是陰極保護系統中重要的組成部分之一，在埋地管道、地下電纜等金屬構筑物的陰極保護系統中，Cu/CuSO4參比電極得到廣泛的應用。參比電極即可用來測量被保護構筑物的電位，又可作為恒電位儀自動控制的信號源。Cu/CuSO4參比電極按用途和壽命分一般分為長效埋地式參比電極和便攜式參比電極，長效埋地式參比電極電極體一般為陶瓷罐或高強度ABS管，便攜式一般為有機玻璃管或ABS管。

   ②相關參數
        材質：有機玻璃管

   ③應用范圍
      Ⅰ.金屬構筑物在電介質中的自然電位測量。
      Ⅱ.犧牲陽極或外加電流陰極保護系統中金屬構筑物保護電位的測量。
      Ⅲ.在外加電流陰極保護系統中，用作自動控制的零時信號源。

   ④使用方法
      Ⅰ.打開端帽，將硫酸銅晶體倒入電極管體內。
      Ⅱ.再倒入適量的蒸餾水或純凈水，使硫酸銅晶體溶解后形成飽和硫酸銅溶液。飽和的標志就是電極管體一直保持有晶體存在。將端帽擰緊后即可用來測量電位。
      Ⅲ.測量電位時，電極體插入電介質（水或土壤）中，對土壤，只要其端部和土壤接觸即可，但接觸部位土壤必須保持潮濕，如果干燥可以用適量水濕潤也可。電位測量也可以采用萬用表，檔位選擇用直流電壓2V檔，其中一根表筆連接便攜式參比電極的引出線，一端連接測試樁的測試端子，讀數即是電位值。（陰極保護未投入使用時測得數據為被保護體相對于地的自然電位，陰極保護系統投用后即為保護電位，規范規定要求測得的保護電位<-0.85>

   ⑤注意事項
       電極管有一定強度，但不得重壓或跌落在地上，以免摔碎震裂。不許用力扯拉電纜線，使用和搬運過程中應避免劃破電纜線絕緣層。硫酸銅晶體會隨著使用逐漸消耗，如果管體內晶體溶解完，則可以通過添加硫酸銅晶體繼續使用。

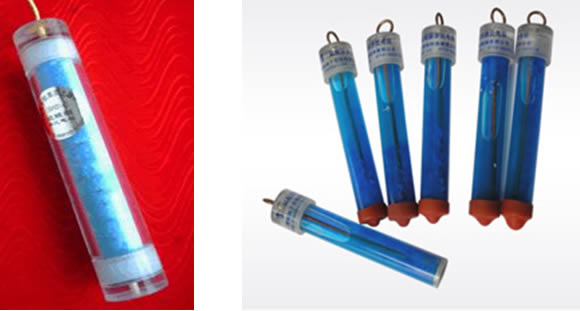

   ⑥產品圖片



3)長效鋅參比電極

       ①產品概述
           參比電極是陰極保護系統中重要的組成部分之一。它即可用來測量被保護構筑物的電位，又可作為恒電位儀自動控制的信號源。
           常用的有Cu/CuSO4參比電極和高純鋅參比電極，鋅參比電極由于其抗壓的特點，在一些陶瓷罐硫酸銅參比無法使用的地方有突出優勢。由于鋅參比電極穩定性不如硫酸銅參比電極好，所以建議配合使用。

       ②應用范圍
           Ⅰ.精確檢測陰極保護狀態。用作犧牲樣機保護的電位測量。
           Ⅱ.在外加電流陰極保護系統中，作自動控制的穩定信號源。適用于埋地管道及地下金屬構筑物的陰極保護工程。
           Ⅲ.可埋設在需要監測而又不能進入的位置，如：大型容器底部中心位置、地下燃料庫、化學儲罐之前不能呢個接近的位置；城市路面底下的管網等，可在工程施工期間 預先埋設，長期使用。
           Ⅳ.管道陰極保護的遙測信號源。

       ③安裝
          Ⅰ.埋設位置：一般將電極埋在被保護金屬結構物附近，置于地下足夠深（一般1米左右）的土壤中，處于永久濕潤的環境。地下水位高的地區將電極埋在高于地下水位20厘米以上的土壤中，凍土地區應埋在凍土層一下。
          Ⅱ.埋地方法：
               1） 將長效鋅參比電極浸泡在適量的蒸餾水或清潔淡水中不少于2個小時。
               2） 講埋有電極的回填料袋，埋入預先挖好的埋設坑中，并將周圍土壤壓實，然后向埋設地點澆灌適量的淡水，以改善電極連接狀態。
               3） 將電極導線接入測量回路即可使用。

       ④注意事項
              4） 不許拉扯電纜線作搬運工具。
              5） 電極在埋設以前應放置在陰涼干燥處，避免陽光暴曬和雨淋。
              6） 避免與其它化學藥品放在一起。
              7） 在整個搬運和安裝過程中，防止劃破電纜線絕緣層。

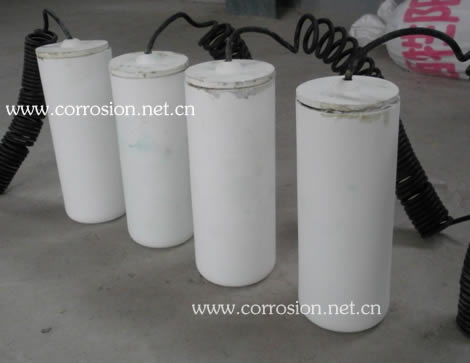

       ⑤相關圖片



4)長效銀/氯化銀參比電極

       ①產品介紹
          銀/氯化銀（Ag/AgCl）參比電極采用高純銀（99.9%）及其他高純材料制作。銀/氯化銀參比電極具有高溫穩定性以及優良的電化學穩定性，且外殼采用高強度塑料，能夠在海水、土壤等復雜環境中長時間穩定使用，因此在陰極保護領域及其他相關領域得到了廣泛的應用。

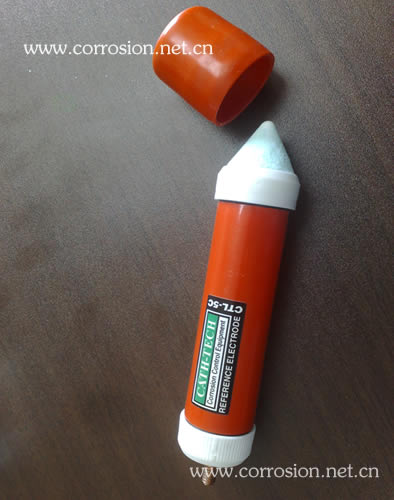

       ②相關圖片
